KISI2 UTS ganjil FISIKA thun 2013-2014


KISI-KISI UTS GANJIL FISIKA TAHUN AJARAN 2013-2014





Materi yang belum saya ajarkan

TEGANGAN JEPIT

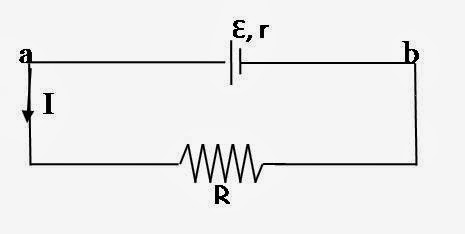

Sebuah baterai pada dasarnya dapat dinyatakan dengan sebuah gaya gerak listrik (ggl atau Ɛ) dan sebuah hambatan dalam (r), lihat gambar berikut :

Gaya gerak listrik (Ɛ) adalah suatu beda potensial yang terdapat pada sumber tegangan atau baterai sebelum arus listrik mengalir.
Tegangan jepit (Vab) adalah suatu beda potensial yang terdapat pada sebuah rangkaian ketika arus listrik telah mengalir pada rangkaian dari titik a sampai titik b.

Jadi nilai dari gaya gerak listrik (Ɛ) pasti akan memiliki nilai yang lebih besar daripada tegangan jepit.




LATIHAN SOAL




1.      Perhatikan gambar rangkaian listrik dibawah ini:


           a. Hitunglah berapa nilai I dalam rangkaian tersebut !
           b. Tentukanlah berapa nilai tegangan jepitnya ?

Kunci : a. 4 A
                     b. 16 volt


2.      Perhatikan gambar berikut:




Sebuah hambatan sebesar R dihubungkan secara seri dengan sumber tegangan 6V yang mempunyai hambatan dalam 2W. Sehingga mengalir arus listrik sebesar 2 Ampere. Tentukan:
a.     Nilai hambatan R dalam rangkaian,
b.    Tegangan jepit

Kunci : a. 1 Ω
             b. 2 volt


LATIHAN PENDALAMAN UNTUK RANGKAIAN CAMPURAN





Untuk soal seperti ini tahapan :
Pertama:
Cari dulu Itotal karena Itotal = IR1
Karena ketika IR1 memasuki rangkaian paralel akan terbagi menjadi dua yaitu melewati R2 dan R3.
IR1 = IR2 + IR3

Kedua :
Jika kalian ingin mencari IR2
  IR2 = VR2 / R2

Karena kita tidak mengetahui nilai VR2. Jadi kita harus mencari VR2
VR2 tidak sama dengan Vtotal dikarenakan Vtotal = VR1 + VRp
VRp adalah tegangan pada hambatan paralel (Rp). Tegangan pada rangkaian paralel adalah sama. VRp = VR2 = VR3.
Jadi VR2 adalah
Vtotal = VR1 + VR2
Vtotal = (IR1. R1) + VR2

Ketiga :
Jika VR2 sudah ketemu barulah mencari IR2
IR2 = VR2 / R2
